產品介紹

適用標準

鋼制蝶閥，API 609
溫度和壓力，ASME B16.34
結構長度，API 609
試驗標準，API 598
耐火標準，API-607

設計說明

密封結構：軟密封，多層次硬密封，彈性硬密封，防火軟密封

制動器操作

ISO 5211 襯墊
連接：法蘭對焊
操作方式：手動，蝸輪，電動，氣動，液動
偏心結構，中線結構，單偏心，雙偏心，三偏心結構

標準材料規范

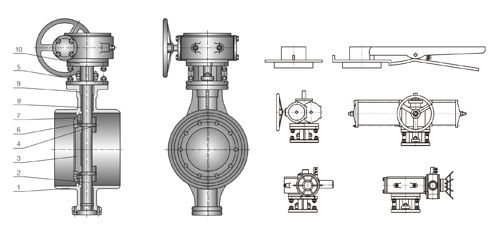

NO. Part Name ASTM Material
Carbon steel 304 Type 316 Type 304L Type 316L Type Alloy 20
1 Body A216-WCB A315-CF8 A315-CF8M A315-CF3 A315-CF3M A315-CN7M
2 Stem A182 F6a A182-F304 A182-F316 A182-F304L A182-F316L Alloy 20
3 Disc A216-WCB A315-CF8 A315-CF8M A315-CF3 A315-CF3M A315-CN7M
4 Hinge pin A276-410 A276-304 A276-316 A276-304L A276-316 Alloy 20
5 Bolt A193-B7 A193-B8 A193-B8M A193-B8 A193-B8M Alloy 20
6 Retaining ring A105 A182-F304 A182-F316 A182-F304L A182-F316 Alloy 20
7 Seat ring Graphite+304 Graphite+304 Graphite+316 Graphite+304L Graphite+316L Graphite+Alloy 20
8 Bushing Bronze 304+PTFE 316+PTFE 304L+PTFE 316L+PTFE Alloy 20+PTFE
9 Packing Graphite PTFE PTFE PTFE PTFE PTFE
10 Yoke A216-WCB A216-WCB A216-WCB A216-WCB A216-WCB A216-WCB

主要外形尺寸和重量 Class 150

NPS L Worm gear actuation Electric Pneumatic Weight(kg)
A1 B1 M1 E1 F1 J Do1 A2 B2 E2 F2 A3 B3 E3 F3 M3 Worm gear Electric Pneu-
matic
3″ 114 295 135 115 84 198 84 200 295 135 513 467 295 135 115 344 140 32 37 -
4″ 127 305 155 115 84 198 84 200 305 155 513 467 305 155 115 344 140 35 39 -
5″ 140 322 167 115 84 198 84 200 322 167 513 467 322 167 126 4390 175 39 42 -
6″ 140 366 170 115 94 211 84 250 366 170 525 475 366 170 150 450 187 43 43 -
8″ 152 396 198 134 117 267 145 250 396 198 580 470 396 198 280 762 270 60 57 -
10″ 165 429 231 134 175 254 114 315 429 231 635 560 429 231 330 900 305 90 80 -
12″ 178 483 269 159 175 254 114 315 483 269 705 560 483 269 405 1182 385 107 104 -
14″ 190 498 297 159 239 404 145 315 498 297 765 615 498 297 405 1182 385 153 141 -
16″ 216 579 333 163 239 404 145 315 579 333 825 615 579 333 405 1182 385 207 197 -
18″ 222 630 366 163 239 404 191 315 630 366 875 820 630 366 445 1292 410 267 247 -
20″ 229 655 394 163 300 465 191 400 655 394 930 820 655 394 445 1292 410 327 307 -
24″ 267 744 452 185 300 465 191 400 744 452 1040 820 744 452 500 1442 465 473 427 -
28″ 292 790 511 185 300 465 191 400 790 511 1155 945 790 511 630 1865 500 653 667 -
30″ 308 815 536 220 300 559 269 400 815 536 1225 945 815 536 630 1865 500 760 773 -
32″ 318 874 577 220 300 559 269 400 874 577 1275 945 874 577 630 1865 500 1033 1047 -
36″ 330 899 602 255 300 559 269 400 899 602 1375 1145 899 602 - - - 1200 1213 -
40″ 410 1064 696 255 300 559 269 400 1064 696 1490 1145 1064 696 - - - 1487 1500 ?
42″ 430 1092 721 255 300 559 335 400 1092 721 1550 1335 1092 721 - - - 1640 1637 -
44″ 450 1148 731 255 300 572 335 400 1148 731 1600 1335 1148 731 - - - 1800 1813 --
48″ 470 1270 800 320 300 572 335 400 1270 800 1715 1370 1270 800 - - - 2007 2020 -
52″ 490 1314 850 320 425 635 365 500 1314 850 1835 1370 1314 850 - - - 2720 2733 -
56″ 530 1384 895 320 425 635 365 500 1384 895 2005 1425 1384 895 - - - 2980 2993 -
60″ 570 1504 1025 355 425 635 365 500 1504 1025 2115 1425 1504 1025 - - - 3387 3420 -
64″ 600 2730 1630 - - - - - - - - - - - - - - - - -
66″ 600 2830 1670 - - - - - - - - - - - - - - - - -
73″ 670 3000 1765 - - - - - - - - - - - - - - - - -
80″ 760 3280 1885 - - - - - - - - - - - - - - - - -
84″ 760 3395 1945 - - - - - - - - - - - - - - - - -
96″ 760 3740 2140 - - - - - - - - - - - - - - - - -
112″ 760 4290 2390 - - - - - - - - - - - - - - - - -
120″ 760 4515 2505 - - - - - - - - - - - - - - - - -
140″ 800 4810 2650 - - - - - - - - - - - - - - - - -
160″ 900 5145 2800 - - - - - - - - - - - - - - - - -

注:?結構長度按標準 ISO 5752 14 系列
????? 焊接端按 ASTM B 16.25 標準規范

主要外形尺寸和重量? Class 300

NPS L Worm gear actuation Electric Pneumatic c Weight(kg)
A1 B1 M1 E1 F1 J Do1 A2 B2 E2 F2 A3 B3 E3 F3 M3 Worm gear Electric Pneu- matic
3″ 114 295 132 114 84 198 84 200 295 132 467 513 295 132 126 390 175 34 - -
4″ 127 358 150 114 84 198 84 200 358 150 467 513 358 150 150 450 187 44 - -
5″ 140 365 167 168 117 267 145 250 365 167 467 513 365 167 280 762 270 58 - -
6″ 140 389 188 163 175 254 114 315 389 188 564 523 389 188 330 900 305 73 - -
8″ 152 417 221 163 175 254 114 315 417 221 615 544 417 221 405 1182 385 132 - -
10″ 165 465 252 185 239 404 145 315 465 252 615 544 465 252 405 1182 385 151 - -
12″ 178 546 290 185 239 404 145 315 546 290 823 513 546 290 405 1182 385 257 - -
14″ 190 579 318 221 300 465 191 400 579 318 823 513 579 318 445 1292 410 286 - -
16″ 216 642 368 221 300 465 191 400 642 368 945 513 642 368 445 1292 410 416 - -
18″ 222 673 396 221 300 465 191 400 673 396 945 544 673 396 500 1442 465 497 - -
20″ 229 701 422 254 300 559 269 400 701 422 945 544 701 422 500 1442 465 571 - -
24″ 267 775 495 254 399 559 269 400 775 495 945 544 775 495 630 1865 500 881 - -
28″ 292 904 559 305 510 648 351 400 904 559 1158 826 904 559 630 1865 500 1320 ? ?
30″ 308 963 594 305 510 648 351 400 963 594 1158 826 963 594 - - - 1478 - -
32″ 318 1054 617 305 510 648 351 400 1054 617 1158 826 1054 617 - - - 1699 - -
36″ 330 1161 676 368 615 805 429 630 1161 676 1420 1039 1161 676 - - - 2379 - -
40″ 410 1242 719 368 615 805 429 630 1242 719 1420 1039 1242 719 - - - 2427 - -
42″ 430 1285 739 368 615 805 429 630 1285 739 1420 1039 1285 739 - - - 2685 - -
44″ 450 1310 764 368 615 805 429 630 1310 764 1420 1039 1310 764 - - - 2932 - -
48″ 470 1374 833 434 765 965 399 630 1374 833 1730 1069 1374 833 - - - 3545 - -

主要外形尺寸和重量? Class 600

3″ 180 343 127 135 94 211 81 250 343 127 564 523 343 127 330 900 305 75 - -
4″ 190 371 160 170 152 267 145 250 371 160 615 544 371 160 405 1182 385 117 - -
5″ 200 388 178 163 175 254 114 315 388 178 615 544 388 178 405 1182 385 154 - -
6″ 210 401 196 163 175 254 114 315 401 196 823 513 401 196 405 1182 385 186 - -
8″ 230 447 221 163 175 254 114 315 447 221 823 513 447 221 445 1292 410 235 - -
10″ 250 544 290 185 239 404 145 315 544 290 945 513 544 290 445 1292 410 398 - -
12″ 270 610 307 220 300 465 191 400 610 307 945 544 610 307 500 1442 465 554 - -
14″ 290 640 330 220 300 465 191 400 640 330 945 544 640 330 500 1442 465 654 - -
16″ 310 701 391 254 400 559 269 400 701 391 945 544 701 391 630 1865 500 935 - -
18″ 330 716 406 254 400 559 269 400 716 406 945 544 716 406 630 1865 500 1085 - -
20″ 350 828 452 305 510 645 351 400 828 452 1158 826 828 452 630 1865 500 1610 - -
24″ 390 920 513 305 510 645 351 400 920 513 1158 826 920 513 - - - 1998 - -

注:?結構長度按標準 ISO 5752 14 系列
焊接端按 ASTM B 16.25 標準規范
