產品介紹
結構及用途
本閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節作用，具有;1)結構簡單、體積小、重量輕；2)啟閉迅速、省力、流體阻力小；3)調節性能好，可在0～90°靈敏調節，適用于給排水、高層建筑、消防、石油、化工、醫藥、食品等管路上作為啟閉或調節使用。
產品制造及驗收標準
設計標準 Standards of design:GB12238、API609、JIS B2064；
結構長度 Face to face/End to end:GB/T15188.2
法蘭標準 Standard of flange:GB4216、GB9113、GB9115
試驗標準 Testing standards:GB/T13927、JB/T9092
主要技術參數
公稱通徑 DN(mm)?
Nominal diameter |
4042000 |
| 公稱壓力 PN(MPa) |
0.25 |
0.6 |
1.0 |
1.6 |
| 試驗壓力 (MPa) |
殼體強度 |
0.375 |
0.9 |
1.5 |
2.4 |
| 密封性能? |
0.275 |
0.66 |
1.1 |
1.76 |
| 適用介質 |
水、油品、蒸汽、海水、酸類 |
工作溫度 (℃)
|
椽膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟
PTFE |
硅橡膠 |
氟橡膠 |
| 0.60 |
-204+80 |
-40-+150 |
-40- +150 |
-70-+25 |
-15-+250 |
主要零件材料
| 零件名稱 |
材質 |
| 闕體 |
鑄鐵、球墨鑄鐵、鑄銅、不銹鋼、鉻鎳鉬鈦鋼 |
| 蝶板 |
鑄鐵、球墨鑄鐵、鑄銅、不銹銅、鉻鎳鉬鈦鋼 |
| 閥桿 |
碳鋼、不銹鋼、鉻鎳鉬鈦鋼 |
| 密封面 |
氯丁膠、丁晴膠、乙丙膠、氟塑料 |
| 填料 |
氟塑料、柔性石墨、橡膠、 v型墊 |

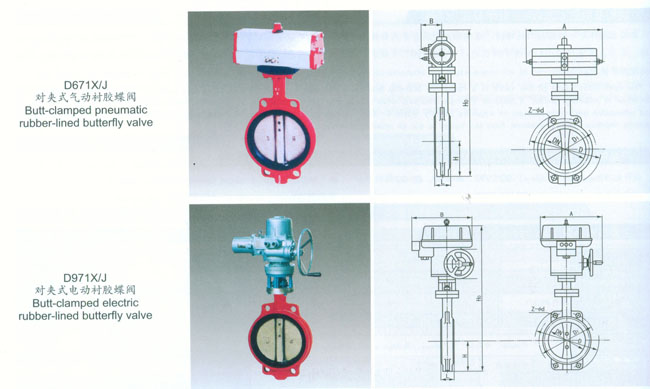

結構簡圖
主要外形及連接尺寸
公稱通徑 DN(mm) |
公稱壓力 PN(MPa) |
連接尺寸(mm) |
外形尺寸(mm) |
| L |
D |
D1 |
Z-φd |
D71×/J |
D371X/J |
D671X/J |
D971X/。 |
? |
| H |
Ho |
A |
B |
H0 |
A |
B |
H0 |
A |
B |
H0 |
A |
B |
| 40 |
1.0/1.6 |
43 |
145 |
110 |
4-18 |
58 |
220 |
266 |
65 |
295 |
193 |
125 |
305 |
? |
? |
420 |
125 |
125 |
| 50 |
43 |
165 |
125 |
4-18 |
63 |
235 |
266 |
65 |
306 |
193 |
125 |
316 |
180 |
65 |
438 |
125 |
125 |
| 65 |
46 |
185 |
145 |
4-18 |
70 |
250 |
266 |
65 |
320 |
193 |
125 |
330 |
180 |
65 |
453 |
125 |
125 |
| 80 |
46 |
200 |
160 |
4-18/8-18 |
83 |
275 |
266 |
65 |
345 |
193 |
125 |
385 |
245 |
72 |
478 |
125 |
125 |
| 100 |
52 |
220 |
180 |
8-18 |
105 |
316 |
266 |
65 |
385 |
193 |
125 |
435 |
240 |
72 |
519 |
125 |
125 |
| 125 |
56 |
250 |
210 |
8-18 |
115 |
340 |
310 |
65 |
410 |
193 |
125 |
450 |
240 |
72 |
713 |
325 |
245 |
| 150 |
56 |
285 |
240 |
8-22 |
137 |
376 |
310 |
65 |
445 |
193 |
125 |
625 |
350 |
93 |
749 |
325 |
245 |
| 200 |
60 |
340 |
295 |
8-22/12-22 |
164 |
470 |
370 |
90 |
570 |
283 |
165 |
720 |
350 |
93 |
843 |
325 |
245 |
| 250 |
68 |
395/405 |
350/355 |
12-22 |
206 |
? |
? |
? |
645 |
283 |
165 |
805 |
550 |
350 |
945 |
363 |
373 |
| 300 |
78 |
445/460 |
400/410 |
12-22 |
230 |
? |
? |
? |
740 |
334 |
175 |
840 |
600 |
350 |
1010 |
363 |
373 |
| 350 |
1.0 |
78 |
505 |
460 |
16-22 |
248 |
? |
? |
? |
765 |
334 |
175 |
885 |
600 |
350 |
1050 |
363 |
373 |
| 400 |
102 |
565 |
515 |
16-26 |
290 |
? |
? |
? |
875 |
425 |
210 |
975 |
600 |
350 |
1135 |
363 |
373 |
| 450 |
114 |
615 |
565 |
20-26 |
320 |
? |
? |
? |
940 |
425 |
210 |
1040 |
750 |
380 |
1220 |
465 |
413 |
| 500 |
127 |
670 |
620 |
20-26 |
345 |
? |
? |
? |
995 |
425 |
210 |
1095 |
750 |
380 |
1330 |
546 |
431 |
| 600 |
154 |
780 |
725 |
20-30 |
410 |
? |
? |
? |
1130 |
425 |
210 |
1230 |
750 |
380 |
1400 |
546 |
556 |
| 700 |
165 |
895 |
840 |
24-30 |
480 |
? |
? |
? |
1475 |
620 |
320 |
1475 |
750 |
380 |
1530 |
546 |
556 |
| 800 |
190 |
1015 |
950 |
24-33 |
525 |
? |
? |
? |
1535 |
620 |
320 |
1505 |
750 |
380 |
1600 |
546 |
556 |
| 900 |
203 |
1115 |
1050 |
28-33 |
585 |
? |
? |
? |
1660 |
620 |
320 |
1660 |
1250 |
380 |
1745 |
617 |
706 |
| 1000 |
216 |
1230 |
1160 |
28-36 |
640 |
? |
? |
? |
1760 |
620 |
320 |
1760 |
1500 |
580 |
1810 |
632 |
706 |
| 1200 |
254 |
1455 |
1380 |
32-39 |
755 |
? |
? |
? |
1995 |
620 |
320 |
1995 |
1500 |
580 |
2035 |
632 |
706 |
| 1200 |
0.6/0.25 |
254 |
1400/1375 |
1340/1320 |
32-34/32-30 |
755 |
? |
? |
? |
1995 |
620 |
320 |
1995 |
? |
? |
2035 |
632 |
706 |
| 1400 |
279 |
1620/1575 |
1560/1620 |
36-34/36-30 |
885 |
? |
? |
? |
2360 |
620 |
320 |
2360 |
? |
? |
2785 |
632 |
706 |
| 1600 |
318 |
1820/1785 |
1760/1730 |
40-34/40-30 |
1035 |
? |
? |
? |
2525 |
780 |
450 |
2525 |
? |
? |
2620 |
715 |
835 |
| 1800 |
356 |
2045/1985 |
1970/1930 |
44-41/44-30 |
1175 |
? |
? |
? |
2860 |
780 |
450 |
2860 |
? |
? |
2760 |
715 |
835 |
| 2000 |
406 |
2265/2185 |
2180/2130 |
48-48/48-30 |
1325 |
? |
? |
? |
3250 |
920 |
570 |
3250 |
? |
? |
2920 |
715 |
835 |
注：①管網蝶閥GD71x、GD371x主要連接尺寸見上表；
②要求加長桿訂貨時應注明加長桿的長度。
