產品中心 PRODUCTS CENTER 您現在所在的位置：精嘉閥門集團 - 蝶閥系列 > 美標法蘭式多層次蝶閥
下一條：蓄能罐式液控緩閉止回蝶閥

上一條：自動保壓液控蝶閥

產品介紹

適用標準

鋼制蝶閥，API 609，MSS SP-67???
溫度和壓力，ASME B16.34
結構長度，API 609
端法蘭， ASME B 16.5
試驗標準，API 598
耐火標準，API-607

設計說明

密封結構：軟密封，多層次硬密封，彈性硬密封，防火軟密封
制動器操作
ISO 5211 襯墊
連接：法蘭，對焊，對夾，凸耳對夾
操作方式：手動，渦輪，電動，氣動，液動
偏心結構，中線結構，單偏心，雙偏心，三偏心結構

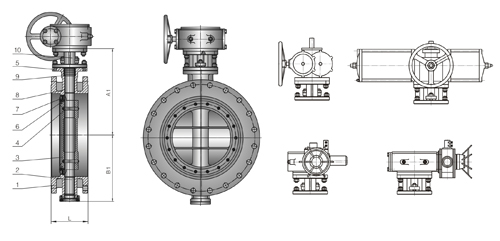

標準材料規范

NO. Part Name ASTM Material
Carbon steel 304 Type 316Type 304LType 316LType Alloy 20
1 Body A216-WCB A315-CF8 A315-CF8M A315-CF3 A315-CF3M A315-CN7M
2 Stem A182 F6a A182 F304 A182 F316 A182 F304L A182 F316L Alloy 20
3 Disc A216-WCB A315-CF8 A315-CF8M A315-CF3 A315-CF3M A315-CN7M
4 Hinge pin A276-410 A276-304 A276-316 A276-304L A276-316 Alloy 20
5 Bolt A193-B7 A193-B8 A193-B8M A193-B8 A193-B8M Alloy 20
6 Retaining ring A105 A182-F304 A182-F316 A182-F304L A182-F316 Alloy 20
7 Seat ring Graphite+
304		 Graphite+
304		 Graphite+
316		 Graphite+
304L		 Graphite+
316L		 Graphite+
Alloy 20
8 Bushing Bronze 304+PTFE 316+PTFE 304L+PTFE 316L+PTFE Alloy 20+PTFE
9 Packing Graphite PTFE PTFE PTFE PTFE PTFE
10 Yoke A216-WCB A216-WCB A216-WCB A216-WCB A216-WCB A216-WCB

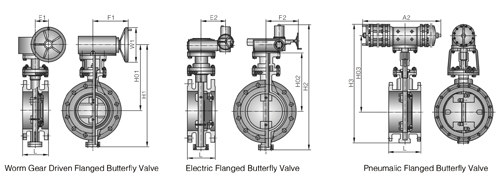

主要外形尺寸和重量? Class 150

NPS L Worm gear actuation Electric Pneumatic Weight (kg)
H1 H01 E1 F1 W1 H2 H02 E2 F2 H3 Ho3 A3
3" 114 472 350 50 203 203 513 263 180 178 - - - 15.4
4" 127 520 386 60 191 203 535 282 180 178 - - - 23
5" 140 580 395 60 215 250 563 293 180 178 - - - 29
6" 140 653 475 67 289 305 602 322 180 178 - - - 33
8" 152 773 565 67 308 460 745 296 370 235 690 323 275 50
10" 165 880 640 86 346 460 805 325 370 235 750 355 275 73
12" 178 989 711 111 403 610 883 365 370 235 955 475 378 108
14" 190 1044 760 60 601 356 965 408 370 235 1032 513 378 143
16" 216 1142 826 60 605 457 1033 443 370 235 1182 598 530 186
18" 222 1228 887 60 652 610 1120 485 370 235 1265 635 530 234
20" 229 1337 959 60 805 762 1186 518 370 235 1335 667 530 277
24" 267 1554 1109 103 763 762 1380 625 370 235 1642 830 680 408
28" 292 1456 956 245 400 315 1587 745 515 245 1711 859 680 653
30" 318 1541 991 310 460 400 1650 777 515 245 1782 910 680 816
32" 318 1611 1036 310 460 400 1717 810 515 245 1856 942 680 914
36" 330 1743 1103 410 480 400 1870 875 540 360 1920 975 680 1157
40" 410 1868 1173 410 480 400 2030 965 540 360 ? - - 1610
44" 410 1968 1223 410 480 400 2078 1022 540 360 ? - - 2160
48" 470 2145 1320 520 640 400 2188 1100 540 360 ? - - 2359
52" 470 2300 1405 520 640 400 2214 1150 565 385 ? - - 2720
56" 530 2440 1475 520 640 400 2328 1325 565 385 ? - - 3353
60" 530 2594 1559 450 785 630 2530 1515 565 385 ? - - 3629
64" 600 2730 1630 - - - - - - - ? - - -
66" 600 2830 1670 - - - - - - - ? - - -
73" 670 3000 1765 - - - - - - - ? - - -
80" 760 3280 1885 - - - - - - - ? - - -
84" 760 3395 1945 - - - - - - - ? - - -
96" 760 3740 2140 - - - - - - - ? - - -
112" 760 4290 2390 - - - - - - - ? - - -
120" 760 4515 2505 - - - - - - - ? - - -
140" 800 4810 2650 - - - - - - - ? - - -
160" 900 5145 2800 - - - - - - - ? - - -

改為：注：上表閥門結構長度為：300LB，按照 ISO 5752 13 系列； 600LB ，按照 ISO 5752 14 系列。

主要外形尺寸和重量 Class 300

NPS L Worm gear actuation Electric Pneumatic Weight(kg)
H1 H01 E1 F1 W1 H2 H02 E2 F2 H3 H03 A3 Worm?
gear		 Electric Pneu-
matic
2″ 108 365 237 35 169 152 407 237 180 178 - - - 19 27 -
3″ 114 378 253 73 229 152 530 253 180 178 - - - 29 43 -
4″ 127 421 274 73 229 305 552 274 180 178 - - - 39 51 -
5″ 140 482 312 73 229 305 580 312 180 178 - - - 48 58 -
6″ 140 543 351 108 254 305 610 351 180 178 - - - 54 67 -
8″ 152 628 392 108 254 305 755 392 370 235 750 368 275 84 107 ?
10″ 165 855 480 133 305 610 816 480 370 235 909 442 378 118 150 -
12″ 178 812 515 133 305 610 912 515 370 235 1075 535 530 170 22,5 -
14″ 191 885 555 194 356 610 980 555 370 235 1158 572 530 231 266 -
16″ 216 951 590 194 356 356 1057 590 370 235 1230 610 530 299 369 -
18″ 225 1106 636 194 356 356 1140 636 370 235 1462 736 680 390 429 -
20″ 229 1308 685 194 356 356 1243 685 515 245 1328 765 680 499 590 -
24″ 267 1445 934 165 686 686 1420 934 817 351 - - - 726 766 -
28″ 292 1495 1039 165 686 686 1812 1039 817 351 - - - 1360 - -
30″ 292 1535 1060 165 686 686 1906 1060 817 351 - - - 1429 - -
32″ 318 1575 1120 165 686 686 2021 1120 817 351 - - - 1757 - -
36″ 330 1605 1190 165 686 686 2327 1190 973 440 - - - 2223 - -
40″ 410 1755 1234 165 686 686 2451 1234 973 440 - - - 2531 - -
42″ 430 2100 1385 429 805 903 2515 1385 973 440 - - - 2781 - -
44″ 450 2175 1436 429 805 903 2565 1436 973 440 - - - 2979 - -
48″ 470 2303 1570 399 965 903 2697 1570 973 440 - - - 3602 - -

主要外形尺寸和重量Class 600

3″ 180 541 414 63 140 250 606 295 180 178 - - - 82 79 -
4″ 190 607 447 63 140 250 650 358 180 178 - - - 125 96 -
5″ 200 680 395 lO8 200 250 695 371 180 178 - - - 165 154 -
6″ 210 686 490 152 240 315 743 387 180 178 - - - 191 172 -
8″ 230 757 536 168 300 315 1055 417 370 235 - - - 247 248 -
10″ 250 867 641 192 320 315 1172 465 370 235 - - - 413 308 -
12″ 270 1034 727 237 368 400 1392 546 515 245 - - - 576 467 -
14″ 290 1087 757 237 368 400 1475 579 515 245 ? - - 664 585 -
16″ 310 1216 825 237 368 400 1557 643 540 360 - - - 971 807 -
18″ 330 1240 840 269 559 400 1625 673 540 360 - - - 1117 1003 -
20″ 350 1330 978 350 645 400 1679 701 540 360 - - - 1639 1139 -
24″ 390 1583 1070 350 645 400 1834 775 540 360 - - - 2082 1767 -
