產品中心 PRODUCTS CENTER 您現在所在的位置：精嘉閥門集團 - 蝶閥系列 > 美標凸耳式蝶閥
下一條：對夾式中線蝶閥

上一條：美標對夾式蝶閥

產品介紹

適用標準

鋼制蝶閥，API 609，MSS SP-67
溫度和壓力，ASME B16.34
結構長度，API 609
端法蘭， ASME B 16.5
試驗標準，API 598
耐火標準，API-607

設計說明

密封結構：軟密封，多層次硬密封，彈性硬密封，防火軟密封
ISO 5211 襯墊
連接：凸耳對夾
操作方式：手動，渦輪，電動，氣動，液動
偏心結構，中線結構，單偏心，雙偏心，三偏心結構

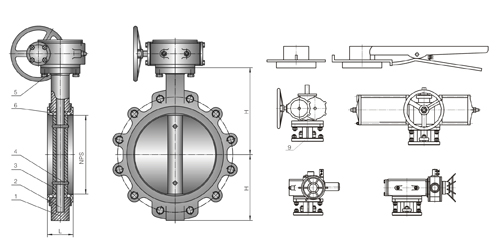

標準材料規范

NO. Part Name ASTM Material
Carbon steel 304 Type 316Type 304LType 316LType Alloy 20
1 Body A216-WCB A315-CF8 A315-CF8M A315-CF3 A315-CF3M A315-CN7M
2 Stem A182 F6a A182-F304 A182-F316 A182-F304L A182-F316L Alloy 20
3 Disc A216-WCB A315-CF8 A315-CF8M A315-CF3 A315-CF3M A315-CN7M
4 Hinge pin A276-410 A276-304 A276-316 A276-304L A276-316 Alloy 20
5 Bolt A193-B7 A193-B8 A193-B8M A193-B8 A193-B8M Alloy 20
6 Seat ring EPDM PTFE PTFE PTFE PTFE PTFE
7 Bushing Bronze 304+PTFE 316+PTFE 304L+PTFE 316L+PTFE Alloy 20+PTFE
8 Packing Graphite PTFE PTFE PTFE PTFE PTFE
9 Yoke A216-WCB A216-WCB A216-WCB A216-WCB A216-WCB A216-WCB

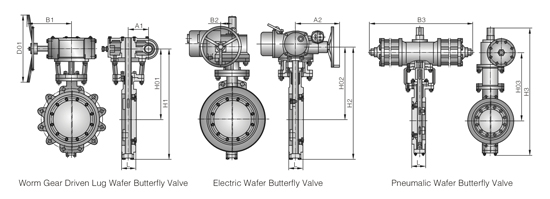

主要外形尺寸和重量?Class150-300

NPS L Pneumatic Worm gear actuation Electric Weight (kg)
H3 Ho3 B3 H1 Ho1 B1 A1 Do1 H2 Ho2 B2 A2 WF WL
3″ 49 - - - 320 185 140 63 160 513 263 178 180 13.5 15.5
4″ 54 - - - 342 195 140 63 160 535 282 178 180 18 21
5″ 57 - - - 365 209 140 63 300 563 293 178 180 24 28
6″ 59 - - - 415 243 140 63 300 602 322 178 180 28 34
8″ 73 750 368 275 510 263 150 84 400 745 296 235 370 49 60
10″ 83 909 442 378 567 295 150 84 400 805 325 235 370 68 88
12″ 92 1075 535 530 665 342 200 108 600 883 365 235 370 109 117
14″ 117 1158 572 530 739 385 200 108 600 965 408 235 370 186 207
16″ 133 1230 610 530 825 430 240 152 600 1033 443 235 370 264 308
18″ 149 1462 736 680 910 469 240 152 800 1120 485 235 370 297 408
20″ 159 1328 765 680 990 500 300 168 800 1186 518 235 370 363 468
24″ 181 - - - 1210 618 320 192 800 1380 625 235 370 454 748
30″ 254 - - - 1937 1180 512 279 600 1516 716 360 540 816 1338
36″ 305 - - - 2198 1298 570 368 600 1669 794 360 540 1429 2154
42″ 324 - - - 2318 1358 570 368 600 1914 914 360 540 2155 2427

主要外形尺寸和重量?Class 600

6″ 78 - - - 415 243 140 63 300 602 322 178 180 45 56
8″ 102 750 368 275 510 263 150 84 400 745 296 235 370 70 94
10″ 117 909 442 378 567 295 150 84 400 805 325 235 370 103 141
12″ 140 1075 535 530 665 342 200 108 600 883 365 235 370 149 201
14″ 155 1158 572 530 739 385 200 108 600 965 408 235 370 243 333
16″ 178 1230 610 530 825 430 240 152 600 1033 443 235 370 318 401
18″ 200 - - - 910 469 240 152 800 1120 485 235 370 431 575
20″ 216 - - - 990 500 300 168 800 1186 518 235 370 472 708
24″ 232 - - - 1210 618 320 192 800 1380 625 235 370 826 1061

Note: The weight in the table is that without drive unit. WF is wafer butterfly valve, and WL is lug wafer butterfly valve.
