產品介紹
性能規范
設計制造
按JPI-7S-36、ANSI B16.34、API602、BS5352承插口連接尺寸
按ANSI B16.11、JB/T1751
螺紋端連接尺寸
按ANSI B1.20.1（NPT）、GB/T7306-87（RC）閥門檢查和試驗
按API598
閥體材料
A105、LF2、F11、F22、F5、F304、F316、F304L、F316L等密封型式
13Cr/13Cr、12Cr/STL、304/304、18-8/STL、18-8/18-8等

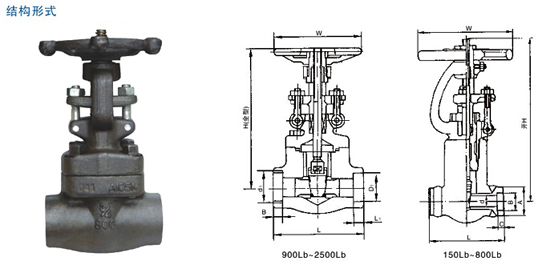

外形尺寸
| 磅級 |
公稱通徑 |
主要尺寸 |
重量（kg） |
| in |
mm |
L |
H |
W |
D1 |
L1 |
d1
(NPT) |
B |
| 150Lb~800Lb |
1/2 |
15 |
79 |
163 |
100 |
21.8 |
9.6 |
1/2 |
13.6 |
2.2 |
| 3/4 |
20 |
92 |
163 |
100 |
27.1 |
12.7 |
3/4 |
13.9 |
2.4 |
| 1 |
25 |
111 |
201 |
125 |
33.8 |
12.7 |
1 |
17.3 |
4.4 |
| 11/4 |
32 |
120 |
239 |
160 |
42.6 |
12.7 |
11/4 |
- |
6.9 |
| 11/2 |
40 |
120 |
246 |
160 |
48.7 |
12.7 |
11/2 |
18.4 |
7.2 |
| 2 |
50 |
140 |
283 |
180 |
61.1 |
15.9 |
2 |
19.2 |
11.5 |
| 磅級 |
公稱通徑 |
主要尺寸 |
| inch |
mm |
L |
≈H |
W |
B |
C |
重量（kg） |
| 900Lb~1500Lb |
1/2 |
15 |
140 |
334 |
180 |
21.8 |
9.6 |
10.2 |
| 3/4 |
20 |
140 |
334 |
180 |
27.1 |
12.7 |
11.0 |
| 1 |
25 |
140 |
334 |
180 |
33.8 |
12.7 |
11.5 |
| 11/4 |
32 |
178 |
380 |
160 |
42.6 |
12.7 |
17 |
| 11/2 |
40 |
178 |
402 |
200 |
48.7 |
12.7 |
20.0 |
| 2 |
50 |
216 |
523 |
300 |
61.1 |
15.9 |
43.5 |
