結構特點及用途
本閥是安裝在水泵出口管路上用于水泵停機時防止管路中水錘沖擊水泵倒轉和保護管路的安全。本閥體積小、重量輕，便于安裝檢修，有導向裝置，關閉靈活、線性密封、止回效果佳，可有效地消除關閉噪音。
適用于給排水、消防、暖通等有關水泵出口處，以防止介質倒流及水錘對泵與管路的損害。
主要技術參數
| 公稱壓力 PN(MPa) |
1.0 |
1.6 |
2.5 |
| 試驗壓力(MPa) |
殼體強度 |
1.5 |
2.4 |
3.75 |
| 密封性能 |
1.1 |
1.76 |
2.75 |
| 工作溫度 (℃) |
≤80 |
| 適用介質 |
水 、油品 |
主要零件材料?
| 零件名稱 |
閥體、閥座 |
閥瓣 Flap |
密封面 |
彈簧 |
| 材 質 |
鑄鐵 、鑄鋼鑄銅 、 不銹鋼 |
鑄銅、不銹銅 |
丁晴橡膠 |
不銹鋼 |

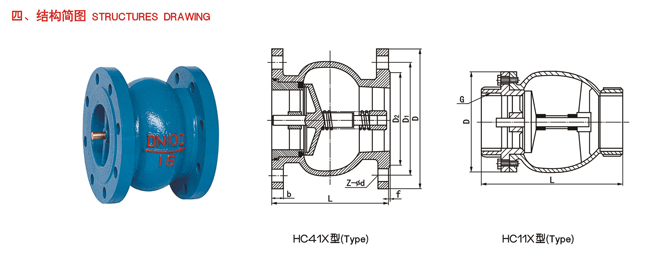

主要外形及連接尺寸 HC41×型(Type)
公稱通徑
DN(mm) |
L |
PNl0 |
PNl6 |
PN25 |
| b |
f |
D2 |
D |
D1 |
Z-φd |
b |
f |
D2 |
D |
D1 |
Z-φd |
b |
f |
D2 |
D |
D1 |
Z-φd |
| 40 |
100 |
18 |
2 |
85 |
150 |
110 |
4-18 |
18 |
2 |
85 |
150 |
110 |
4-18 |
18 |
2 |
85 |
150 |
110 |
4-18 |
| 50 |
100 |
20 |
3 |
102 |
165 |
125 |
4-18 |
20 |
3 |
102 |
165 |
125 |
4-18 |
20 |
3 |
99 |
165 |
125 |
4-18 |
| 65 |
120 |
20 |
3 |
122 |
185 |
145 |
4-18 |
20 |
3 |
122 |
185 |
145 |
4-18 |
22 |
3 |
118 |
185 |
145 |
8-18 |
| 80 |
140 |
22 |
3 |
133 |
200 |
160 |
8-18 |
22 |
3 |
133 |
200 |
160 |
8-18 |
24 |
3 |
132 |
200 |
160 |
8-18 |
| 100 |
160 |
24 |
3 |
158 |
220 |
180 |
8-18 |
24 |
3 |
158 |
220 |
180 |
8-18 |
24 |
3 |
156 |
235 |
190 |
8-22 |
| 125 |
180 |
26 |
3 |
184 |
250 |
210 |
8-18 |
26 |
3 |
184 |
250 |
210 |
8-18 |
26 |
3 |
184 |
270 |
220 |
8-26 |
| 150 |
200 |
26 |
3 |
212 |
285 |
240 |
8-22 |
26 |
3 |
212 |
285 |
240 |
8-22 |
28 |
3 |
211 |
300 |
250 |
8-26 |
| 200 |
220 |
28 |
3 |
268 |
340 |
295 |
8-22 |
30 |
3 |
268 |
340 |
295 |
12-22 |
30 |
3 |
274 |
360 |
310 |
12-26 |
| 250 |
240 |
28 |
3 |
320 |
395 |
350 |
12-22 |
32 |
3 |
320 |
405 |
355 |
12-26 |
32 |
3 |
330 |
425 |
370 |
12-30 |
| 300 |
280 |
28 |
4 |
370 |
445 |
400 |
12-22 |
32 |
4 |
370 |
460 |
410 |
12-26 |
34 |
4 |
389 |
485 |
430 |
16-30 |
| 350 |
320 |
30 |
4 |
428 |
500 |
460 |
16-22 |
36 |
4 |
428 |
520 |
470 |
16-26 |
38 |
4 |
450 |
555 |
490 |
16-33 |
| 400 |
360 |
32 |
4 |
482 |
565 |
515 |
16-26 |
38 |
4 |
482 |
580 |
525 |
16-80 |
40 |
4 |
505 |
620 |
550 |
16-86 |
| 450 |
400 |
32 |
4 |
532 |
615 |
565 |
20-26 |
40 |
4 |
532 |
640 |
585 |
20-30 |
42 |
4 |
555 |
670 |
600 |
20-36 |
| 500 |
440 |
34 |
4 |
585 |
670 |
620 |
20-26 |
42 |
4 |
585 |
715 |
650 |
20-33 |
44 |
4 |
615 |
730 |
660 |
20-36 |
HC11X型(Type)
| HC11X型(Type) |
| 公稱通徑DN(mm)/尺寸 |
L |
G |
D |
| 15 |
65 |
1/2″ |
45 |
| 20 |
75 |
3/4″ |
48 |
| 25 |
90 |
1″ |
58 |
| 32 |
105 |
11/4 |
66 |
| 40 |
120 |
11/2″ |
74 |
| 50 |
140 |
2″ |
89 |
|
| |
