產品介紹
結構及用途
該閥主要用于管路系統中，以防止管路系統超壓或維持管路的壓力，當泵關閉后還可以減少水錘沖擊。也可用于大型供水系統的水錘消除裝置，確保主閥的上游供水壓力設定在某值上使系統循環暢通無阻，該閥起閉靈敏、安全可靠、動作平衡、使用壽命長。
特點
1、能準確保持不便的安全設定壓力，一旦吵壓，瀉壓閥迅速打開，及時瀉壓。
2、關閉平衡可靠，消除壓力余波。

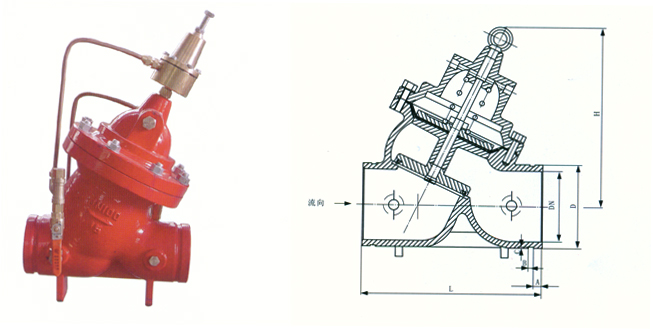

主要外形及連接尺寸
| 公稱通徑 DN（mm） |
D |
L |
A |
B |
C |
F |
H |
| 50 |
57 |
185 |
14.5 |
9.5 |
2.2 |
250 |
480 |
| 60 |
| 65 |
76 |
200 |
14.5 |
9.5 |
2.2 |
300 |
495 |
| 80 |
89 |
225 |
14.5 |
9.5 |
2.2 |
315 |
510 |
| 100 |
108 |
305 |
16 |
9.5 |
2.2 |
340 |
540 |
| 114 |
| 150 |
159 |
350 |
16 |
9.5 |
2.2 |
400 |
650 |
| 165 |
| 168 |
| 200 |
219 |
445 |
19 |
13 |
2.5 |
470 |
700 |
| 250 |
273 |
540 |
19 |
13 |
2.5 |
520 |
760 |
| 300 |
325 |
600 |
19 |
13 |
3.3 |
620 |
850 |
| 350 |
377 |
650 |
25 |
13 |
3.3 |
700 |
945 |
| 400 |
426 |
700 |
25 |
13 |
5.5 |
780 |
1040 |
| 450 |
480 |
750 |
25 |
13 |
5.5 |
850 |
1125 |
| 500 |
530 |
800 |
25 |
13 |
5.5 |
930 |
1200 |
| 600 |
630 |
900 |
25 |
13 |
5.5 |
1100 |
1400 |
